Hai! Sebagai supplier pipa tembaga U, saya sering ditanya bagaimana cara mengukur diameter pipa tersebut dengan akurat. Ini mungkin tampak seperti tugas yang sederhana, namun melakukannya dengan benar sangatlah penting, terutama bila Anda berurusan dengan sistem AC dan pendingin. Di blog ini, saya akan membagikan beberapa cara dan tips praktis untuk membantu Anda mengukur diameter pipa tembaga U secara akurat.
Mengapa Pengukuran Akurat Itu Penting
Pertama, mari kita bahas mengapa penting untuk mengukur diameter pipa tembaga U secara akurat. Dalam industri HVAC (Heating, Ventilation, and Air Conditioning) dan refrigerasi, pipa-pipa ini digunakan untuk memindahkan zat pendingin. Jika diameter pipa salah, dapat menimbulkan berbagai macam masalah. Misalnya, pipa yang terlalu kecil dapat menyebabkan penurunan tekanan yang tinggi sehingga mengurangi efisiensi sistem. Di sisi lain, pipa yang terlalu besar mungkin tidak memberikan kecepatan yang cukup untuk aliran zat pendingin yang tepat. Jadi, pengukuran yang akurat adalah kunci untuk memastikan kinerja sistem yang optimal.
Alat yang Anda Butuhkan
Sebelum kita mendalami metode pengukuran, mari kita bahas alat yang Anda perlukan. Anda tidak memerlukan banyak peralatan mewah. Berikut adalah dasar-dasarnya:
- Kaliper Vernier: Ini adalah alat yang harus dimiliki. Ini dapat mengukur diameter luar dan dalam pipa dengan presisi tinggi. Anda dapat menemukan jangka sorong berkualitas baik di sebagian besar toko perangkat keras.
- Mikrometer: Untuk pengukuran yang lebih akurat, terutama untuk pipa berdiameter sangat kecil, mikrometer adalah pilihan yang bagus. Ini dapat mengukur hingga tingkat yang sangat halus, biasanya hingga 0,001 inci atau 0,01 mm.
- Pita pengukur: Pita pengukur sederhana dapat berguna untuk mendapatkan perkiraan kasar diameter luar, terutama untuk pipa yang lebih besar.
Mengukur Diameter Luar
Mari kita mulai dengan mengukur diameter luar pipa tembaga U. Ini adalah pengukuran paling umum yang perlu Anda lakukan.
- Menggunakan Kaliper Vernier
- Pertama, buka rahang jangka sorong cukup lebar agar pas di sekitar pipa.
- Tempatkan rahang secara perlahan di sekitar pipa pada bagian terlebar dari lengkungan. Pastikan jangka sorong tegak lurus terhadap sumbu pipa.
- Tutup rahang secara perlahan hingga menyentuh permukaan luar pipa. Berhati-hatilah untuk tidak memberikan tekanan terlalu banyak, karena dapat merusak bentuk pipa dan menghasilkan pengukuran yang tidak akurat.
- Baca hasil pengukuran pada skala jangka sorong. Skala utama memberikan bagian bilangan bulat dari pengukuran, dan skala nonier memberikan bagian desimal.
- Menggunakan Mikrometer
- Mirip dengan jangka sorong, buka landasan dan spindel mikrometer.
- Tempatkan pipa di antara landasan dan spindel.
- Putar bidal hingga spindel menyentuh permukaan luar pipa. Anda akan merasakan sedikit hambatan ketika berada di posisi yang tepat.
- Baca hasil pengukuran pada selongsong dan bidal mikrometer.
- Menggunakan Pita Pengukur
- Lilitkan pita pengukur di sekeliling pipa pada bagian terlebar dari lengkungan.
- Pastikan pita pengukur pas tetapi tidak terlalu ketat.
- Perhatikan pengukuran di mana pita pengukur bertemu. Untuk mendapatkan diameternya, bagi hasil pengukuran ini dengan π (kira-kira 3,14). Perlu diingat bahwa cara ini kurang akurat dibandingkan menggunakan jangka sorong atau mikrometer.
Mengukur Diameter Dalam
Mengukur diameter bagian dalam sedikit lebih rumit, namun penting, terutama jika Anda ingin mengetahui kapasitas aliran pipa.
- Menggunakan Kaliper Vernier
- Beberapa jangka sorong dilengkapi dengan rahang yang lebih kecil untuk mengukur diameter dalam. Jika milik Anda memilikinya, buka rahang ini dan masukkan ke dalam pipa.
- Buka rahang secara perlahan hingga menyentuh permukaan bagian dalam pipa.
- Bacalah hasil pengukuran pada skala seperti yang Anda lakukan pada diameter luar.
- Menggunakan Mikrometer Kedalaman
- Mikrometer kedalaman juga dapat digunakan untuk mengukur diameter dalam. Masukkan landasan mikrometer kedalaman ke dalam pipa dan sesuaikan spindel hingga menyentuh dinding bagian dalam yang berlawanan.
- Baca hasil pengukuran pada skala mikrometer.
Menangani Pipa Melengkung
Salah satu tantangan pipa tembaga U adalah bentuknya yang melengkung. Hal ini dapat menyulitkan pengukuran yang akurat, terutama jika kurvanya tajam. Berikut beberapa tipnya:
- Lakukan Beberapa Pengukuran: Ukur diameter pada beberapa titik sepanjang lengkung pipa. Ini dapat membantu Anda memperhitungkan variasi diameter yang disebabkan oleh kelengkungan.
- Gunakan Alat Ukur yang Fleksibel: Tersedia kaliper fleksibel yang dapat menyesuaikan dengan bentuk pipa melengkung. Ini bisa sangat berguna untuk mendapatkan pengukuran diameter luar yang lebih akurat.
Kontrol Kualitas dan Verifikasi
Setelah Anda melakukan pengukuran, ada baiknya Anda memeriksanya kembali. Anda dapat melakukan ini dengan melakukan beberapa pengukuran menggunakan alat yang berbeda atau meminta orang lain untuk mengukur pipa juga. Jika Anda memasok pipa tembaga U, penting juga untuk memiliki proses kontrol kualitas. Hal ini dapat melibatkan kalibrasi rutin alat ukur Anda dan pengambilan sampel pipa secara acak untuk pengukuran.
Produk Terkait

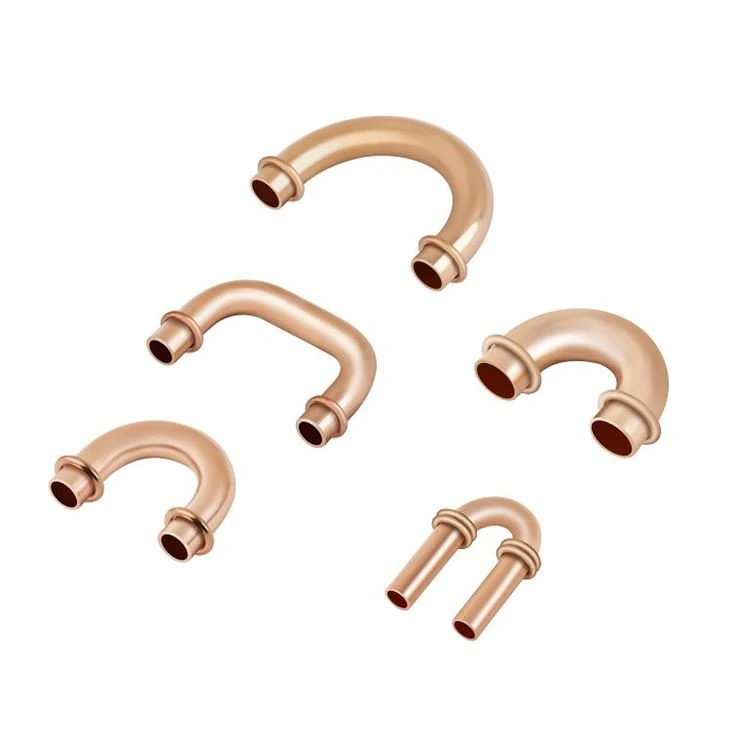

Jika Anda sedang mencari pipa tembaga U atau perlengkapan terkait, kami punya beberapa opsi bagus. Lihat kamiPerlengkapan Tembaga Siku 180 Derajat, yang sempurna untuk membuat sambungan berbentuk U. Kami juga punyaTikungan U Tembaga 15mmyang biasa digunakan di banyak sistem AC dan pendingin. Dan jangan lupakan kamiPerlengkapan Pipa Tabung Tembaga Pendingin, yang penting untuk instalasi yang benar.
Kesimpulan
Mengukur diameter pipa tembaga U secara akurat merupakan keterampilan yang penting, baik Anda teknisi HVAC, kontraktor, atau pemasok seperti saya. Dengan menggunakan alat yang tepat dan mengikuti metode yang saya uraikan di blog ini, Anda dapat memastikan bahwa Anda mendapatkan pengukuran yang akurat setiap saat. Jika Anda memiliki pertanyaan atau memerlukan informasi lebih lanjut tentang pipa tembaga U atau produk kami, jangan ragu untuk menghubungi kami. Kami selalu siap membantu kebutuhan pipa tembaga Anda. Baik Anda mengerjakan proyek DIY kecil atau instalasi komersial besar, kami punya produk yang tepat untuk Anda. Jadi, jangan ragu untuk menghubungi kami untuk semua kebutuhan pipa tembaga U dan fitting Anda. Mari bekerja sama untuk menyukseskan proyek Anda!
Referensi
- "Buku Pegangan Tembaga dan Paduan Tembaga" oleh ASM International
- "Teknologi HVAC dan Pendinginan" oleh Eugene Silberstein
